首页 > 供应产品 > FQ41F不锈钢放料球阀

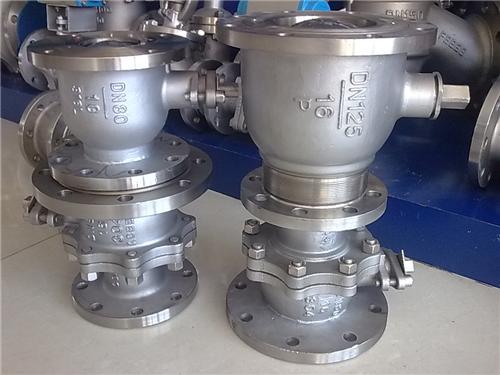

FQ41F不锈钢放料球阀
点击图片查看原图
产品: 浏览次数:149FQ41F不锈钢放料球阀
品牌: 泰雅
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-03-02 20:04
  询价
详细信息

FQ41F不锈钢放料球阀』供应商,本司供应的(放料球阀)质量先行、价格合理、售后服务较完善。『FQ41F不锈钢放料球阀』适用于轻重工业及楼宇管道。流体前进的道路上,让泰雅阀门为您排忧解难!(放料阀)可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。



产品名称

FQ41F不锈钢放料球阀

产品型号

FQ41F

公称通径

DN25-DN100mm

压力范围

1.0-1.6MPa

阀体材质

不锈钢



产品概述:

FQ41F不锈钢放料球阀是一种结构的放料球阀,阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能好,用于化工、化工行业的反应锅上,也可用在细软颗粒介质输送。采用PPL或M密封材料,具耐磨耐温,是牙膏行业、真空制膏锅放料的理想产品。



制造标准:

设计标准:GB/T 12237-1989
结构长度:Q/OLF002-03
连接端标准:GB/T 7307、GB/T 79、ISO 2852
试验标准:JB/T 9092-1999

主要外形图及连接尺寸:

公称通径

PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm)

重量

DN

L

D

D1

D2

f

b

z-φd

D0

H

kg

32

140

135/160

100/130

78/115

3/3

18/20

4-φ14/4-φ18

200

130

9

40

160

145/185

110/150

85/125

3/4

18/22

4-φ18/4-φ18

230

135

15

79 标

50

170

160/205

125/170

100/140

3/4

20/24

4-φ18/4-φ18

250

140

18

80

200

195/245

160/200

130/175

4/5

22/26

4-φ18/8-φ18

300

205

35

69 标

50

170

160/230

125/190

100/140

3/4

20/24

4-φ18/8-φ14

250

140

18

80

200

195/245

160/210

130/175

4/5

22/26

4-φ18/10-φ14

300

205

35

100

280

215/280

180/240

150/210

4/5

24/28

8-φ18/8-φ23

350

230

44
