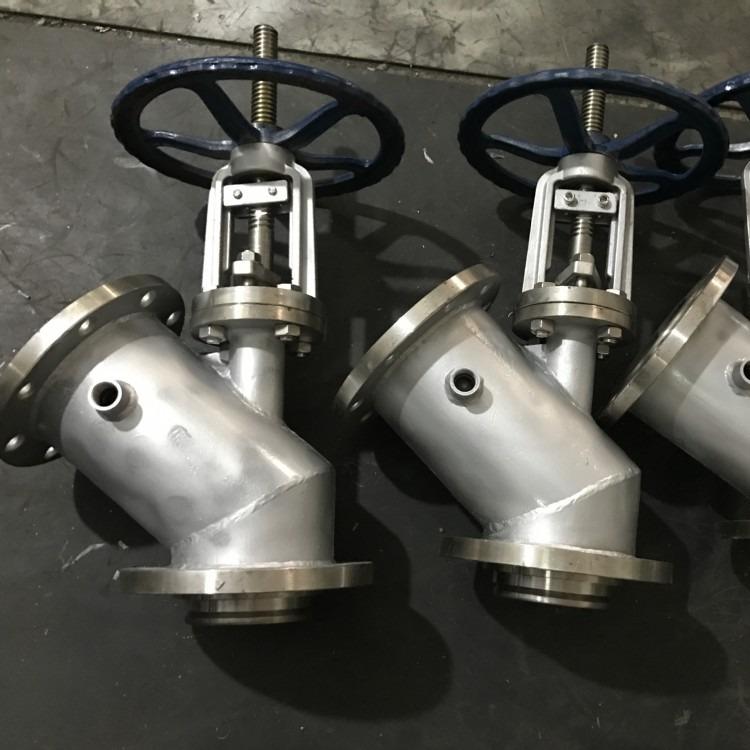

『不锈钢保温放料阀』供应商，本司供应的（保温放料阀）质量先行、价格合理、售后服务较完善。『不锈钢保温放料阀』适用于轻重工业及楼宇管道。流体前进的道路上，让泰雅阀门为您排忧解难！（放料阀）可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
|
产品名称 |
不锈钢保温放料阀 |
|
产品型号 |
NEBWFF |
|
公称通径 |
DN25-150 |
|
压力范围 |
1.0-2.5MPa |
|
阀体材质 |
不锈钢（304L/R、316L/R） |
（放料阀）适用介质温度：（1）使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。（2）使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。（3）严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。（4）不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。（放料阀）耐腐蚀性：（1）聚四氟乙烯与金属粘结性优良，抗拉性一般，耐稀酸、浓酸等。（2）使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。（3）严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。（4）不锈钢的一般工作温度为-5℃-225℃，压力范围0.6-1.6MPA，超过此规定订货时要说明。
不锈钢保温放料阀主要技术参数
|
压力 |
工作温度 |
适用介质 |
||
|
公称压力 |
1.6 |
上密封试验 |
≤175℃ |
水、颗粒、油品等 |
|
壳体试验 |
2.4 |
高压密封试验 |
||
不锈钢保温放料阀主要零件材料：
|
阀体 |
阀瓣、密封圈、阀杆 |
螺母 |
|
壳体试验 |
不锈钢 |
铜 |
不锈钢保温放料阀主要外形尺寸（法兰尺寸按JB79PN1.6MPa）：
|
口径 |
上展式 |
下展式 |
||||||
|
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
|
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
|
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
|
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
|
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
|
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
|
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
|
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
|
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
|
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
（放料阀）安装注意事项：（1）、安装位置、高度、进出口方向符合设计要求，连接应紧密。（2）、安装在保温管道上的手动阀门，手柄均不得向下。（3）、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
